T- Verschraubung M16 x 1,5 mit Gegenmutter
Produktnummer:
7218864
Produktinformationen "T- Verschraubung M16 x 1,5 mit Gegenmutter"

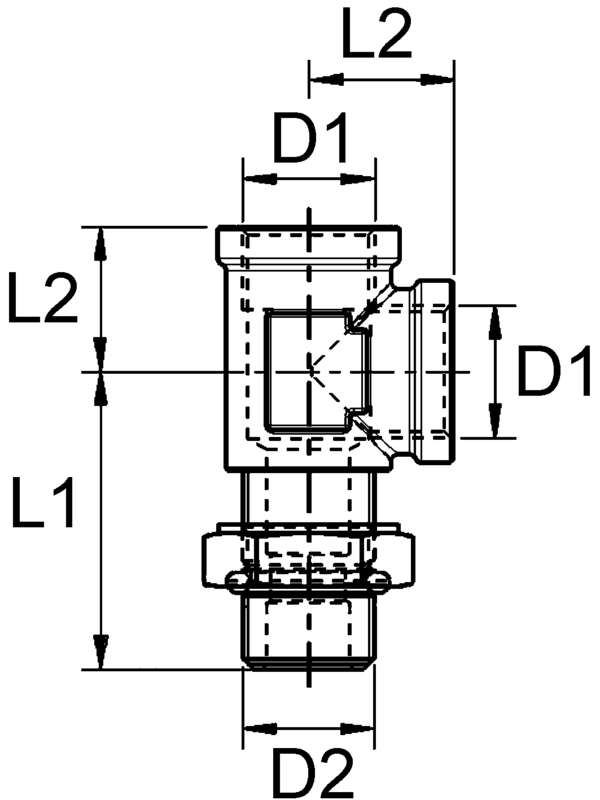

2 x M16 x1,5 Innengewinde (mittig / aussen)
1 x M16 x1,5 Aussengewinde (seitlich)
Gewinde D1 M16 x 1.5
Gewinde D2 M16 x 1.5
Länge L1 (mm) 36.0
Länge L2 (mm) 17.5
Material: Stahl galvanisch verzinkt ISO 8434-1
Produkttyp Premium Wabco Originalqualität
Lieferung mit Gegenmutter und Dichtring M16x1,5
Anmelden
Zubehör Durchgangsverschraubungen
Gegenmutter M16 x 1,5 mit O-Ring
1,99 €*
(D) Gewindemaß M16 x 1,5(SW) Schlüsselweite 22Material: CuZn Messing , O-Ring EPDM
Einschraubverbinder M16x1,5 auf Ø 6x1 Kunststoffrohr
3,95 €*
Gerader Einschraubverbinder "Push in" Schnellverbinder(D) M16 x 1,5(T) Ø 6 x 1Länge (mm) 12Schlüsselweite (mm) 22Hohe Zuverlässigkeit gegen Undichtigkeiten, keine Korrosion, da die Einzelkomponenten aus Messing bzw. nicht rostendem Stahl gefertigt werden.Schnelle Montage, da das zeitaufwendige Aufsetzen der Hülsen, festziehen der Überwurfmutter und Nacharbeit bei Undichtigkeit entfallen.Die metrischen Anschlussstutzen der Steckverbindersysteme können ohne Vorbereitung direkt in das Aufnahmegewinde geschraubt werden. Die Anzugsdrehmomente sind folgender Tabelle zu entnehmen.
Gewinde Anzugsdrehmoment:M 10x1 18 ±2 Nm
M 12x1.5 24 ±2 Nm
M 14x1.5 28 ±2 Nm
M 16x1.5 35 ±2 Nm
M 22x1.5 40 ±2 NmDie Abdichtung gegenüber dem Rohr erfolgt mit einer Spezialdichtung, die vor dem Klemmelement angeordnet ist. So ist eine Beschädigung der Dichtzone auf dem Kunststoffrohr durch das Klemmelement ausgeschlossen. Die Dichtung wirkt sowohl gegen Austreten der Luft, als auch gegen das äußere Eindringen von Schmutz.
Einschraubverbinder M16x1,5 auf Ø 10x1 Kunststoffrohr
7,90 €*
Gerader Einschraubverbinder "Push in" Schnellverbinder(D) M16 x 1,5(T) Ø 10 x 1Länge (mm) 28Schlüsselweite (mm) 22Hohe Zuverlässigkeit gegen Undichtigkeiten, keine Korrosion, da die Einzelkomponenten aus Messing bzw. nicht rostendem Stahl gefertigt werden.Schnelle Montage, da das zeitaufwendige Aufsetzen der Hülsen, festziehen der Überwurfmutter und Nacharbeit bei Undichtigkeit entfallen.Die metrischen Anschlussstutzen der Steckverbindersysteme können ohne Vorbereitung direkt in das Aufnahmegewinde geschraubt werden. Die Anzugsdrehmomente sind folgender Tabelle zu entnehmen.
Gewinde Anzugsdrehmoment:M 10x1 18 ±2 Nm
M 12x1.5 24 ±2 Nm
M 14x1.5 28 ±2 Nm
M 16x1.5 35 ±2 Nm
M 22x1.5 40 ±2 NmDie Abdichtung gegenüber dem Rohr erfolgt mit einer Spezialdichtung, die vor dem Klemmelement angeordnet ist. So ist eine Beschädigung der Dichtzone auf dem Kunststoffrohr durch das Klemmelement ausgeschlossen. Die Dichtung wirkt sowohl gegen Austreten der Luft, als auch gegen das äußere Eindringen von Schmutz.
Einschraubverbinder M16x1,5 auf Ø 16x2 Kunststoffrohr
11,00 €*
Gerader Einschraubverbinder "Push in" Schnellverbinder(D) M16 x 1,5(T) Ø 16 x 2Länge (mm) 33Schlüsselweite (mm) 28Hohe Zuverlässigkeit gegen Undichtigkeiten, keine Korrosion, da die Einzelkomponenten aus Messing bzw. nicht rostendem Stahl gefertigt werden.Schnelle Montage, da das zeitaufwendige Aufsetzen der Hülsen, festziehen der Überwurfmutter und Nacharbeit bei Undichtigkeit entfallen.Die metrischen Anschlussstutzen der Steckverbindersysteme können ohne Vorbereitung direkt in das Aufnahmegewinde geschraubt werden. Die Anzugsdrehmomente sind folgender Tabelle zu entnehmen.
Gewinde Anzugsdrehmoment:M 10x1 18 ±2 Nm
M 12x1.5 24 ±2 Nm
M 14x1.5 28 ±2 Nm
M 16x1.5 35 ±2 Nm
M 22x1.5 40 ±2 NmDie Abdichtung gegenüber dem Rohr erfolgt mit einer Spezialdichtung, die vor dem Klemmelement angeordnet ist. So ist eine Beschädigung der Dichtzone auf dem Kunststoffrohr durch das Klemmelement ausgeschlossen. Die Dichtung wirkt sowohl gegen Austreten der Luft, als auch gegen das äußere Eindringen von Schmutz.
Einschraubverbinder M16x1,5 auf Ø 8x1 Kunststoffrohr
6,90 €*
Gerader Einschraubverbinder "Push in" Schnellverbinder(D) M16 x 1,5(T) Ø 8 x 1Länge (mm) 17Schlüsselweite (mm) 22Hohe Zuverlässigkeit gegen Undichtigkeiten, keine Korrosion, da die Einzelkomponenten aus Messing bzw. nicht rostendem Stahl gefertigt werden.Schnelle Montage, da das zeitaufwendige Aufsetzen der Hülsen, festziehen der Überwurfmutter und Nacharbeit bei Undichtigkeit entfallen.Die metrischen Anschlussstutzen der Steckverbindersysteme können ohne Vorbereitung direkt in das Aufnahmegewinde geschraubt werden. Die Anzugsdrehmomente sind folgender Tabelle zu entnehmen.
Gewinde Anzugsdrehmoment:M 10x1 18 ±2 Nm
M 12x1.5 24 ±2 Nm
M 14x1.5 28 ±2 Nm
M 16x1.5 35 ±2 Nm
M 22x1.5 40 ±2 NmDie Abdichtung gegenüber dem Rohr erfolgt mit einer Spezialdichtung, die vor dem Klemmelement angeordnet ist. So ist eine Beschädigung der Dichtzone auf dem Kunststoffrohr durch das Klemmelement ausgeschlossen. Die Dichtung wirkt sowohl gegen Austreten der Luft, als auch gegen das äußere Eindringen von Schmutz.
Einschraubverbinder M16x1,5 auf Ø 12x1,5 Kunststoffrohr
4,90 €*
Gerader Einschraubverbinder "Push in" Schnellverbinder(D) M16 x 1,5(T) Ø 12 x 1,5Länge (mm) 30Schlüsselweite (mm) 22Hohe Zuverlässigkeit gegen Undichtigkeiten, keine Korrosion, da die Einzelkomponenten aus Messing bzw. nicht rostendem Stahl gefertigt werden.Schnelle Montage, da das zeitaufwendige Aufsetzen der Hülsen, festziehen der Überwurfmutter und Nacharbeit bei Undichtigkeit entfallen.Die metrischen Anschlussstutzen der Steckverbindersysteme können ohne Vorbereitung direkt in das Aufnahmegewinde geschraubt werden. Die Anzugsdrehmomente sind folgender Tabelle zu entnehmen.
Gewinde Anzugsdrehmoment:M 10x1 18 ±2 Nm
M 12x1.5 24 ±2 Nm
M 14x1.5 28 ±2 Nm
M 16x1.5 35 ±2 Nm
M 22x1.5 40 ±2 NmDie Abdichtung gegenüber dem Rohr erfolgt mit einer Spezialdichtung, die vor dem Klemmelement angeordnet ist. So ist eine Beschädigung der Dichtzone auf dem Kunststoffrohr durch das Klemmelement ausgeschlossen. Die Dichtung wirkt sowohl gegen Austreten der Luft, als auch gegen das äußere Eindringen von Schmutz.
Einschraubverbinder M16x1,5 auf Ø 15x1,5 Kunststoffrohr
9,90 €*
Gerader Einschraubverbinder "Push in" Schnellverbinder(D) M16 x 1,5(T) Ø 15 x 1,5Länge (mm) 33Schlüsselweite (mm) 28Hohe Zuverlässigkeit gegen Undichtigkeiten, keine Korrosion, da die Einzelkomponenten aus Messing bzw. nicht rostendem Stahl gefertigt werden.Schnelle Montage, da das zeitaufwendige Aufsetzen der Hülsen, festziehen der Überwurfmutter und Nacharbeit bei Undichtigkeit entfallen.Die metrischen Anschlussstutzen der Steckverbindersysteme können ohne Vorbereitung direkt in das Aufnahmegewinde geschraubt werden. Die Anzugsdrehmomente sind folgender Tabelle zu entnehmen.
Gewinde Anzugsdrehmoment:M 10x1 18 ±2 Nm
M 12x1.5 24 ±2 Nm
M 14x1.5 28 ±2 Nm
M 16x1.5 35 ±2 Nm
M 22x1.5 40 ±2 NmDie Abdichtung gegenüber dem Rohr erfolgt mit einer Spezialdichtung, die vor dem Klemmelement angeordnet ist. So ist eine Beschädigung der Dichtzone auf dem Kunststoffrohr durch das Klemmelement ausgeschlossen. Die Dichtung wirkt sowohl gegen Austreten der Luft, als auch gegen das äußere Eindringen von Schmutz.
