Diese Artikel werden an spritwassergeschützten Stellen im Kfz eingesetzt und dienen in erster Linie als lösbare Systemelement für elektrische und mechanische Verbindungen und Verzweigungen von Leitungen.
Leerdose ohne Klemmleisten, bestücken Sie die Verbinderdose wahlweise mit folgenden Klemmleisten:Klemmleiste 8.polig 8 x 4
(32 Steckplätze), Flachsteckbreite [mm]
6,3 mm, unsere Artikel Nummer: 099865908oder mit der Klemmleiste 16.polig 8 x 4 + 8 x 2 (48 Steckplätze), Flachsteckbreite [mm] 6,3 mm, unsere Artikel Nummer: 099865916
Länge [mm]
155 Breite [mm]
93 Höhe [mm]
55Anzahl der Ein-bzw. Ausgänge
6Befestigungsbohrungen
2
Bohrung-Ø [mm]
5,5Abstand der Befestigungsbohrungen [mm]
100 Kunststoffgehäuse mit Aluminium-Deckel Sie benötigen noch folgende Zusatzartikel:Klemmleiste 8 polig: 099865908 (1x)oder wahlweise mit der Klemmleiste 16 polig: 099865916 (1x)Kabeldurchführungsdichtung universal: 50290049030 (6x)
mit Aluminium-DeckelAnschlusstechnik
8 x 4 ( 32 x Flachsteckanschluß, Steckbreite 6,3mm)
Länge [mm]
143 Breite [mm]
93 Höhe [mm]
45
Anzahl der Befestigungsbohrungen
2
Bohrung-Ø [mm]
5,5Abstand der Befestigungsbohrungen [mm]
90Gehäusematerial
Kunststoff PA (Polyamid) , Deckel aus AluminiumSchutzart (IP-Code)
IP54

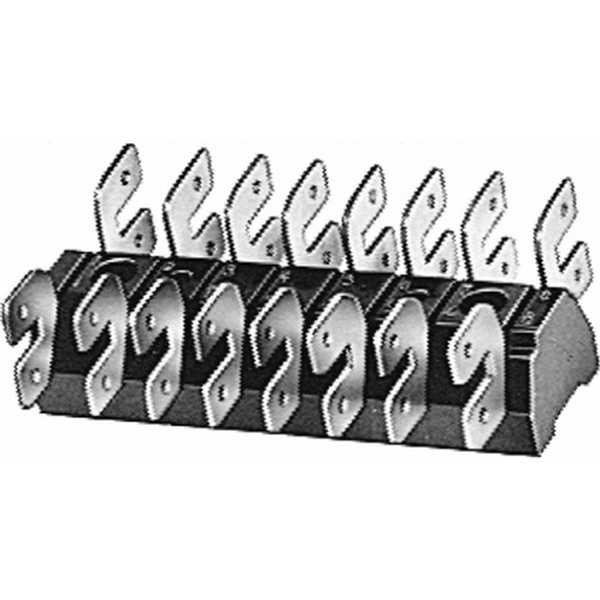

Klemmleiste 8.polig, 8 x 4
(32 Steckplätze)
Anzahl der Steckkontakte
8 -poligFlachstecker
Steckbreite [mm]
6,3 mm Oberfläche
verzinnt Breite [mm]
77 mm Höhe [mm]
31 mm Tiefe [mm]
24 mmpassend für Verbinderdose / Leerdose 099865010
Klemmleiste 16 polig, 8 x 4
+ 8 x 2 (48 Steckplätze)
Anzahl der Steckkontakte 16 -poligFlachstecker,
Steckbreite [mm]
6,3 mm Oberfläche
verzinnt Breite [mm]
77 mm Höhe [mm]
31 mm Tiefe [mm] 35 mmpassend für Verbinderdose / Leerdose 099865010
