Redundanzventil Wabco

Das Redundanzventil dient zur schnellen Be- und Entlüftung der Bremszylinder an

der Hinterachse im Redundanzfall und besteht aus mehreren Ventileinheiten, die u.a. folgende Funktionen erfüllen müssen:

• 3/2-Wegeventilfunktion, um den pneumatischen Anschluss bei intaktem elektropneumatischen Bremskreis wegzuschalten

• Relaisventilfunktion, um das Zeitverhalten der Redundanz zu verbessern

• Druckrückhaltung, um bei Ausfall des elektropneumatischen Kreises den Beginn

der Druckaussteuerung an Vorder- und Hinterachse zu synchronisieren

• Druckreduzierung, um im Redundanzfall ein Überbremsen der Hinterachse möglichst zu vermeiden (Reduzierung ca. 2:1)

Das im Mercedes Actros verbaute Redundanzventil besitzt zusätzlich ein 2/2-Wegeventil, das im ABS Fall bestromt wird und so ein ungewolltes Durchsteuern des Hinterachs-Redundanzdruckes bei ABS-Regelungen verhindern soll.

Redundanzventile werden an der Hinterachse verbaut, um den pneumatischen Redundanzdruck mechanisch wegschalten zu können. Die Abbildung oben zeigt die Variante des Ventils mit fünf Anschlüssen, die früher bei Mercedes verbaut wurde.

Bei späteren Systemausführungen wurde der Verlauf der pneumatischen Leitungen etwas verändert, so dass nur noch drei Druckluftanschlüsse am Redundanzventil erforderlich waren

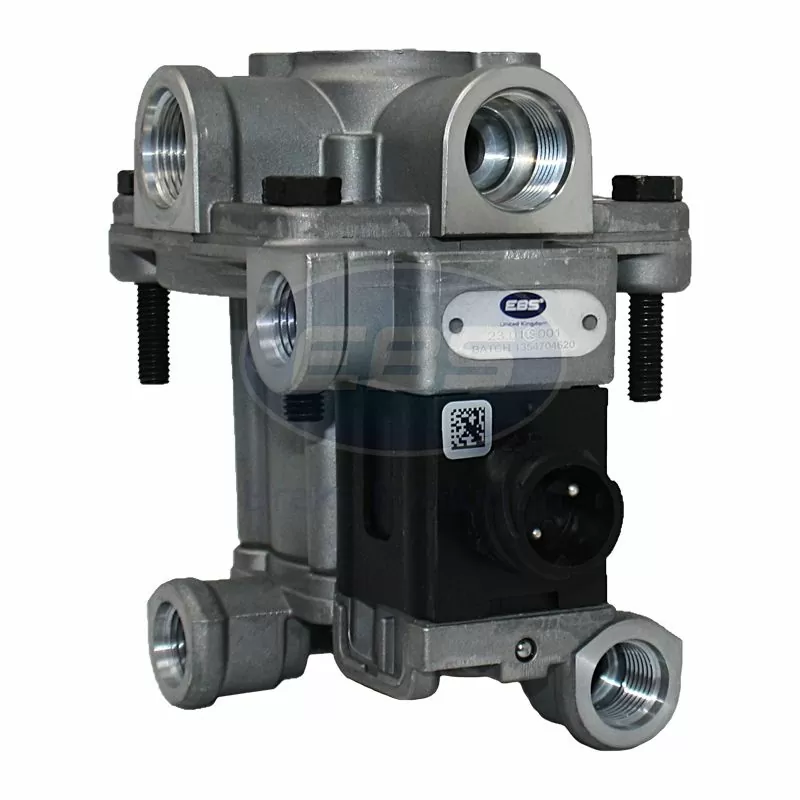

Redundanzventil passend für Mercedes-Benz Actros/Antos/Axor

Artikelnummer: 4632270
Gewicht: 1.398 kg

Vergleichsnummer: 480 205 001 0, 004 429 91 44, 1935138Abstand zwischen den Schrauben (mm) 75 x 75Befestigung 4 x M8Elektrische Verbindung Bayonet (DIN 72585) Gewinde Voss 230 Gewinde Anschluss (1) M22 x 1.5 Gewinde Anschluss (2) M22 x 1.5 Gewinde Anschluss (3) EntlüftungGewinde Anschluss (41) M16 x 1.5 Gewinde Anschluss (42) M16 x 1.5 Gewinde Anschluss (43) M16 x 1.5 Spannung 24 V, Schutzklasse IP 66 / IP 69K max. Betriebsdruck 10.2 barAbmessungen (mm) 142 x 130 x 99Zuordnung: Mercedes-Benz Actros/Antos/Arocs/Axor Actros 1 950/952/953/954; Axor 375/940/942/943, 944/950/952/953, 954...Vergleichsnummer Mercedes Benz: 004 429 9144 Vergleichsnummer Scania: 193 5138Weitere Informationen, siehe Anwendung für Es handelt sich nicht um ein Originalteil Wabco, Knorr oder Haldex Artikel, sondern um ein baugleiches Produkt.

199,00 €*

Redundanzventil passend für Mercedes-Benz Actros/Antos/Axor

Artikelnummer: 4650100
Gewicht: 1.198 kg

Vergleichsnummer: 480 205 104 0, 480 205 106 0, 005 429 36 44 für MPS II FahrzeugeAbstand zwischen den Schrauben (mm) 75 x 75Befestigung 4 x M8Elektrische Verbindung Bayonet (DIN 72585) Gewinde Anschluss (1) M22 x 1.5 Gewinde Anschluss (2) M22 x 1.5 Gewinde Anschluss (3) EntlüftungGewinde Anschluss (42) M16 x 1.5 Spannung 24 V, Schutzklasse IP 66 / IP 69K max. Betriebsdruck 13 barAbmessungen (mm) 141 x 126 x 106Einbauort: HinterachseZuordnung: Mercedes-Benz Actros/Antos/Arocs/Axor Actros 2/3 930/932/933/934 -- chassis L189983, -- chassis B189983; Axor 944Vergleichsnummer Mercedes Benz: 005 429 36 44Weitere Informationen, siehe Anwendung für Es handelt sich nicht um ein Originalteil Wabco, Knorr oder Haldex Artikel, sondern um ein baugleiches Produkt.

198,00 €*

Magnetventil passend für Mercedes-Benz Actros/Antos/Axor

Artikelnummer: 4691480
Gewicht: 0.723 kg

Vergleichsnummer: 472 176 916 0, 005 997 67 36 für MPS II FahrzeugeFunktion 3/2 Wege MagnetventilElektrischer Anschluss Bayonet DIN 72 585 A1-2.1-Sn/K2 Entlüftung 4.0 mm Gewinde Anschluss (1) M16 x 1.5 JED 388 Gewinde Anschluss (2) M16 x 1.5 JED - 388 Nenndurchmesser (mm) 4.0 Spannung 24 V, Nennstrom 690 mA, Schutzklasse IP 6K4K / IP 6K9Kmax. Betriebsdruck 13.0 barAbmessungen (mm) 40 x 164 x 76Einbauort: VorderachseZuordnung: Mercedes-Benz Actros/Antos/Arocs/Axor Actros 1/2/3 930/932/933/934, 950 Axor 944/950Vergleichsnummer Mercedes Benz: 005 997 67 36Weitere Informationen, siehe Anwendung für Es handelt sich nicht um ein Originalteil Wabco, Knorr oder Haldex Artikel, sondern um ein baugleiches Produkt.

138,00 €*
