Winkel-Einschraub-Verschraubung M22x1,5 auf 12mm Rohr
Produktnummer:
7150448
Produktinformationen "Winkel-Einschraub-Verschraubung M22x1,5 auf 12mm Rohr"
(D1) Rohrdurchmesser 12x1,5
(D2) Einschraubgewinde M22x1,5
(L1) Länge (mm) 48
(L2) Länge (mm) 37
(SW 1) Schlüsselweite 28mm
(SW2) Schlüsselweite 22mm
preisgünstige Alternative siehe 30512225
Hohe Zuverlässigkeit gegen Undichtigkeiten, keine Korrosion, da die Einzelkomponenten aus Messing bzw. nicht rostendem Stahl gefertigt werden.
Schnelle Montage, da das zeitaufwendige Aufsetzen der Hülsen, festziehen der Überwurfmutter und Nacharbeit bei Undichtigkeit entfallen.
Die metrischen Anschlussstutzen der Steckverbindersysteme können ohne Vorbereitung direkt in das Aufnahmegewinde geschraubt werden. Die Anzugsdrehmomente sind folgender Tabelle zu entnehmen.
Gewinde Anzugsdrehmoment:
M 10x1 18 ±2 Nm
M 12x1.5 24 ±2 Nm
M 14x1.5 28 ±2 Nm
M 16x1.5 35 ±2 Nm
M 22x1.5 40 ±2 Nm
Die Abdichtung gegenüber dem Rohr erfolgt mit einer Spezialdichtung, die vor dem Klemmelement angeordnet ist. So ist eine Beschädigung der Dichtzone auf dem Kunststoffrohr durch das Klemmelement ausgeschlossen. Die Dichtung wirkt sowohl gegen Austreten der Luft, als auch gegen das äußere Eindringen von Schmutz.
Anmelden
Schnellverbinder

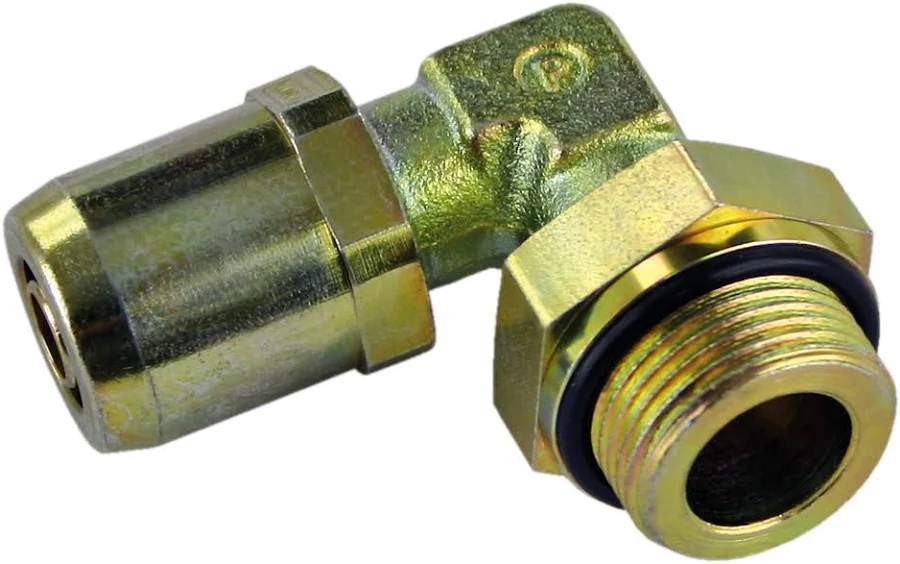

Winkel-Einschraubsteckverbindung M22x1,5 auf 12mm Rohr
9,90 €*
(D1) Rohrdurchmesser 12x1,5(D2) Einschraubgewinde M22x1,5(L1) Länge (mm) 51(L2) Länge (mm) 45(SW 1) Schlüsselweite 27mm(SW2) Schlüsselweite 22mm
