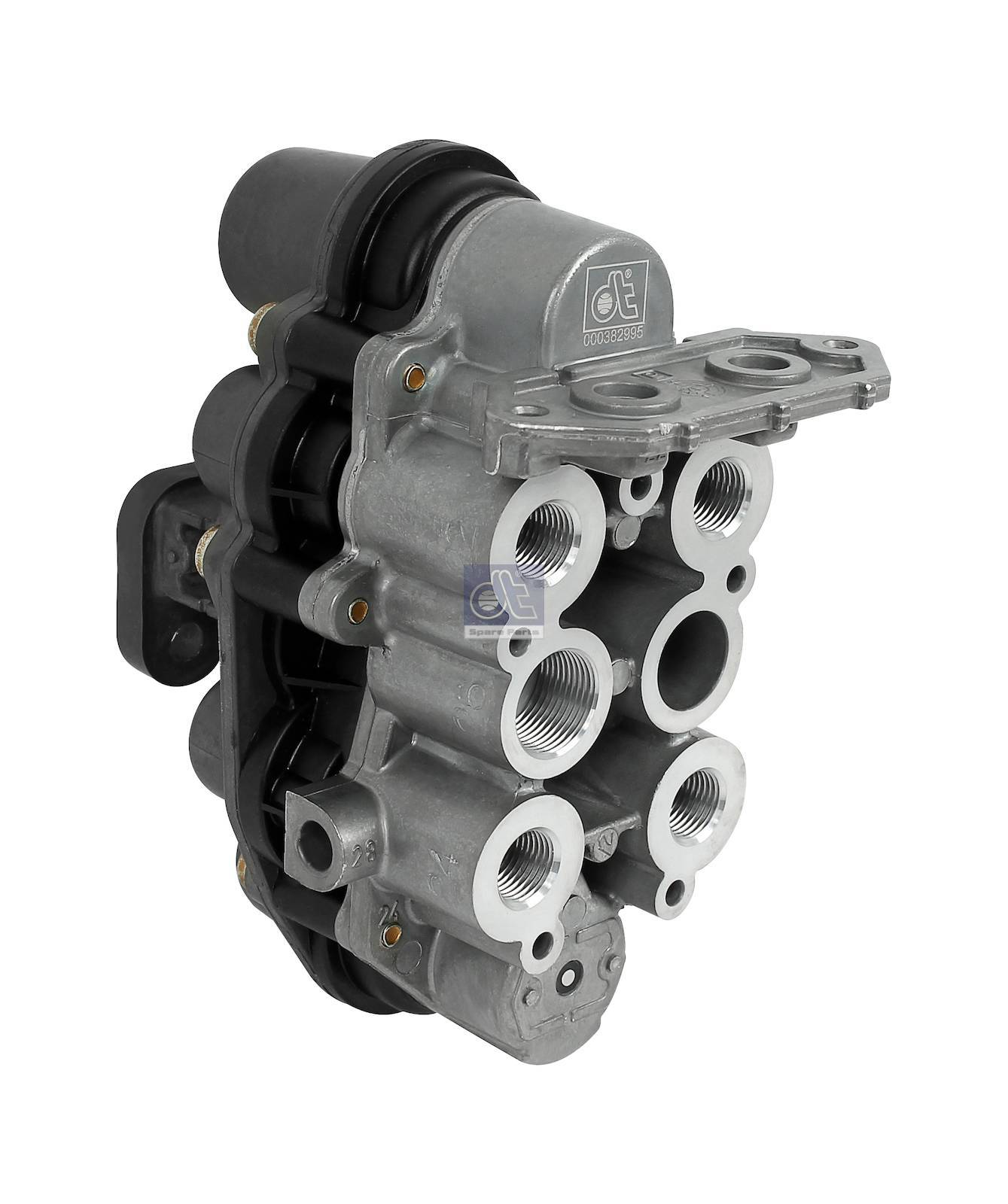

Vierkreis-Schutzventile, Mehrkreisschutzventile

Das Vierkreisschutzventil (englisch Four way protection valve oder Multi-Circuit Protection Valve) ist ein Bauteil der mehrkreisigen Druckluftbremsanlage bei Kraftfahrzeugen. Es gehört zur Druckbeschaffungsanlage und hat die Aufgabe, die einzelnen Druckluftkreise gegeneinander abzusichern. Es soll verhindert werden, dass bei Druckverlust in einem Bremskreis dieser auch einen anderen Bremskreis stark beeinträchtigt. Im Prinzip handelt es sich um vier Überströmventile und Rückschlagventile, die die einzelnen Kreise voneinander trennen. Die Kreise sind üblicherweise wie folgt aufgeteilt:

Kreis 1: Betriebsbremskreis 1

Kreis 2: Betriebsbremskreis 2

Kreis 3: Federspeicher-Feststellbremse und ggf. Anhängerversorgung

Kreis 4: Nebenverbraucher (Luftfederung, Türsteuerung, Horn)

Bei mehr als vier Kreisen:

Kreis 1: Betriebsbremskreis 1 für die Hinterachse

Kreis 2: Betriebsbremskreis 2 für die Vorderachse

Kreis 3: Anhängersteuerung

Kreis 4: Nebenverbraucher

Kreis 5: Feststellbremse

Kreis 6: Getriebe und Kupplung

Kreis 7: Luftfederung

Das Vierkreisschutzventil legt vor allem die Prioritäten der einzelnen Druckluftkreise fest. Oberste Priorität haben die beiden Betriebsbremskreise, dann der Feststellbremskreis und an unterster Stelle die Versorgung der Zusatzaggregate. Verliert ein übergeordneter Kreis Druckluft durch ein Leck, werden die untergeordneten Kreise nur noch dann weiter versorgt, wenn die Füllleistung des Kompressors höher ist als der Verlust. Ansonsten verlieren diese Kreise ihre Funktion, sobald ihr Druckluftvorrat aufgebraucht ist. Auf diese Art wird auch erreicht, dass bei einem defekten Betriebsbremskreis nach nicht allzu langer Zeit die Feststellbremse schließt und es nicht mehr möglich ist, die Fahrt mit ausgefallener Betriebsbremse fortzusetzen.

Vierkreis-Schutzventil passend für Mercedes-Benz SK / NG

Artikelnummer: 7612450
Gewicht: 1.15 kg

Vierkreis-Schutzventil passend für Wabco 934 702 250 0, Knorr AE4170, I85510, 048106240100Gewinde Anschluss (1) M22 x 1.5Gewinde Anschluss (21) M16 x 1.5 Gewinde Anschluss (22) M16 x 1.5 Gewinde Anschluss (23) M16 x 1.5 Gewinde Anschluss (24) M16 x 1.5 Gewinde Anschluss (4) M16 x 1.5max. Betriebsdruck 20.0 bar Abmessungen (mm) 97 x 113 x 91Anwendung für folgende Fahrzeuge, mehr Info siehe Anwendung fürNKW -> Mercedes-Benz -> NG NKW -> Mercedes-Benz -> O 303 NKW -> Mercedes-Benz -> O 305 NKW -> Mercedes-Benz -> O 307 NKW -> Mercedes-Benz -> SK

48,00 €*

Vierkreis-Schutzventil passend für MAN TGA/TGM/TGL

Artikelnummer: 7612710
Gewicht: 0.711 kg

Vergleichsnummern: 934 714 400 0, AE4609, II37460N00, II37460, 81521516098...Anschluss 1 (Vorrat) Voss NG12 M22x1,5Anschluss 2 (Ausgang) Voss NG12 M22x1,5Anschluss 21 M22x1,5Anschluss 22 M22x1,5Anschluss 23 M22x1,5Anschluss 24 M22x1,5Zuordnungen NKW -> MAN -> CLA NKW -> MAN -> L 2000 NKW -> MAN -> LION S CITY NKW -> MAN -> M 2000 L NKW -> MAN -> NÜ NKW -> MAN -> NL NKW -> MAN -> TGA NKW -> MAN -> TGL NKW -> MAN -> TGM NKW -> MAN -> TGS NKW -> MAN -> TGXWeitere Informationen, siehe Anwendung für Es handelt sich nicht um ein Originalteil Wabco, Knorr oder Haldex Artikel, sondern um ein baugleiches Produkt.

139,00 €*

Vierkreis-Schutzventil passend für MAN/Mercedes Benz

Artikelnummer: 7612560
Gewicht: 1.101 kg

Vergleichsnummern: 934 702 221 0, 934 702 2221 7, AE4162, I73329, 461787, 38123...Gewinde Anschluss (1) M22 x 1.5 Gewinde Anschluss (11) M16 x 1.5 Gewinde Anschluss (12) M16 x 1.5 Gewinde Anschluss (21) M16 x 1.5 Gewinde Anschluss (22) M16 x 1.5 Gewinde Anschluss (23) M16 x 1.5 Gewinde Anschluss (24) M16 x 1.5 Gewinde Anschluss (4) M16 x 1.5Abmessungen (mm) 114 x 101 x 104Zuordnungen: MAN Bus / Neoplan NMMAN F/M/L 2000, F/M/G 90, F 7/8/9 F 7/8/9, G/M/F 90 Mercedes-Benz L-Series BM 318/343/346, 380/381/383/385, 673/674/675/676, 677/678 Mercedes-Benz O 300-/O 400-Series / Setra S 200-/S 300-Series BM 684 Mercedes-Benz SK/MK/NG-Series BM 380/381/383/385, 387/389, 393/395, 620/621/623/624Weitere Informationen siehe Anwendung für

98,00 €*

Mehrkreisschutzventil passend für Iveco Stralis/Trakker

Artikelnummer: 7612610
Gewicht: 1.745 kg

"Vierkreisschutzventil" passend für Knorr AE4502, AE4560, K048307, K011931, 934 705 022 0, 4255 3848...Anschluss 1 (Vorrat) FlanschAnschluss 2 (Ausgang) M22x1,5Anschluss 21,22,23 und 24 M16x1,5Anschluss (26) M22x1,5Vergleichsnummern Iveco: 4253 5024, 4255 3848Iveco EuroTech, EuroStar, EuroTrakker, AD/AT TrakkerWeitere Informationen siehe Anwendung fürEs handelt sich nicht um ein Originalteil Wabco, Knorr oder Haldex Artikel, sondern um ein baugleiches Produkt

99,00 €*

Vierkreis-Schutzventil passend für Iveco/MAN/Mercedes Benz

Artikelnummer: 7612720
Gewicht: 0.651 kg

Vergleichsnummern: II38801F, AE4612, 3.72086, N1.01106.6148, Gewinde Anschluss (1) M22 x 1.5 Gewinde Anschluss (21) M16 x 1.5 Gewinde Anschluss (22) M16 x 1.5 Gewinde Anschluss (23) M16 x 1.5 Gewinde Anschluss (24) M16 x 1.5 Gewinde Anschluss (4) M16 x 1.5Zuordnungen:Iveco 75-13AWM MAN Bus / Neoplan SR Mercedes-Benz O 300-/O 400-Series / Setra S 200-/S 300-Series BM 357/373/382/384, 390/397/600/612, 664/688 Mercedes-Benz O 500-Series / Setra S 400-/S 500-Series BM 390 Mercedes-Benz SK/MK/NG-Series BM 387/389, 391/393/395 Renault Trucks R Volvo VM VMWeitere Informationen siehe Anwendung für

69,00 €*

Vierkreis-Schutzventil passend für MAN F90/ Mercedes-Benz NG

Artikelnummer: 7612750
Gewicht: 1.15 kg

Vierkreis-Schutzventil passend für Wabco 934 702 100 0, 934 702 320 0, AE4144, AE4158, AE4428Gewinde Anschluss (1) M22 x 1.5Gewinde Anschluss (21) M16 x 1.5 Gewinde Anschluss (22) M16 x 1.5 Gewinde Anschluss (23) M16 x 1.5 Gewinde Anschluss (24) M16 x 1.5 Gewinde Anschluss (4) M16 x 1.5max. Betriebsdruck 20.0 bar Abmessungen (mm) 140 x 113 x 83Anwendung für folgende Fahrzeuge, mehr Info siehe Anwendung fürMAN E 2000 -> MAN F 2000 -> MAN F 90 MAN -> M 90 Mercedes-Benz -> NGMercedes-Benz -> O 303 -> Mercedes-Benz -> O 340 -> Mercedes-Benz -> O 404 -> Mercedes-Benz -> O 405 Mercedes-Benz -> O 407Mercedes-Benz -> O 408Neoplan ->

48,00 €*

Vierkreis-Schutzventil passend für Scania Serie 4

Artikelnummer: 1183510
Gewicht: 0.776 kg

Vierkreis-Schutzventil passend für Wabco 934 714 211 0, 1.18351, 1935516, 1337904... Gewinde Anschluss (1) M22 x 1.5Gewinde Anschluss (21) M16 x 1.5 Gewinde Anschluss (22) M16 x 1.5 Gewinde Anschluss (23) M16 x 1.5 Gewinde Anschluss (24) M16 x 1.5 Gewinde Anschluss (4) M16 x 1.5max. Betriebsdruck 13.0 bar Abmessungen (mm) 93 x 113 x 91Anwendung für folgende Fahrzeuge, mehr Info siehe Anwendung fürScania 2-/3-Series 82, 92, 112, 142 93, 113, 143 chassis 1183837 --, chassis 4315952 -- Scania 4-Series 94, 114, 124, 144, 164 Scania Bus 3-Series F/K 93, F/K/L/N 113 Scania Bus 4-/F-/K-/N-Series 4-Series 4x2, 6x2

48,00 €*

Vierkreis-Schutzventil passend für Scania 2/3/4 Serie

Artikelnummer: 1243018
Gewicht: 0.762 kg

Vierkreis-Schutzventil passend für Wabco 934 702 387 0, Scania 1935508, 1431049, 1356904...Gewinde Anschluss (1) M22 x 1.5Gewinde Anschluss (21) M16 x 1.5 Gewinde Anschluss (22) M16 x 1.5 Gewinde Anschluss (23) M16 x 1.5 Gewinde Anschluss (24) M16 x 1.5 Gewinde Anschluss (4) M16 x 1.5max. Betriebsdruck 10.0 bar Abmessungen (mm) 141 x 113 x 83Anwendung für folgende Fahrzeuge, mehr Info siehe Anwendung fürScania 2-/3-Series 82, 92, 112, 142 93, 113, 143 chassis 1183837 --, chassis 4315952 -- Scania 4-Series 94, 114, 124, 144, 164 Scania Bus 3-Series F/K 93, F/K/L/N 113 Scania Bus 4-/F-/K-/N-Series 4-Series 4x2, 6x2

48,00 €*

Vierkreis-Schutzventil passend für Volvo FH/FM/FMX/NH

Artikelnummer: 2440390
Gewicht: 0.788 kg

Vierkreis-Schutzventil passend für Wabco 934 714 740 0, 21225479, 20716313, 20382309... Gewinde Anschluss (1) M22 x 1.5Gewinde Anschluss (21) M16 x 1.5 Gewinde Anschluss (22) M16 x 1.5 Gewinde Anschluss (23) M16 x 1.5 Gewinde Anschluss (24) M16 x 1.5 Gewinde Anschluss (4) M16 x 1.5max. Betriebsdruck 13.0 bar Abmessungen (mm) 110 x 108 x 96Anwendung für folgende Fahrzeuge, mehr Info siehe Anwendung fürVolvo FH/FM/FMX/NH 9/10/11/12/13/16 FH 12 2001-2005, FH 16 2003-2006, FM 9 2001-2005, FM 12 2001-2005, FH/FM 2005-2012, FMX

69,00 €*

Vierkreis-Schutzventil passend für MAN F 90/ F 2000

Artikelnummer: 3720830
Gewicht: 1.221 kg

Vergleichsnummern: 934 702 322 0, 934 702 322 7, 0481062312, 0481062312000, II18490, II38802F00...Gewinde Anschluss (1) M22 x 1.5 Gewinde Anschluss (21) M16 x 1.5 Gewinde Anschluss (22) M16 x 1.5 Gewinde Anschluss (23) M16 x 1.5 Gewinde Anschluss (24) M16 x 1.5 Gewinde Anschluss (4) M16 x 1.5Abmessungen (mm) 142 x 113 x 83Zuordnungen: MAN Bus / Neoplan SL/SG/SÜ, NL/NG, EL/ÜL/RH, Lion's ClassicMAN F/M/L 2000, F/M/G 90, F 7/8/9 F 90, F 2000Weitere Informationen siehe Anwendung für

98,00 €*

Vierkreis-Schutzventil passend für Mercedes-Benz SK/MK/NG-Series

Artikelnummer: 4620110
Gewicht: 1.011 kg

Vergleichsnummern: 934 702 261 0, 934 702 261 7, 0481062413, 0481062413000, 002 431 7806 ...Gewinde Anschluss (1) M22 x 1.5 Gewinde Anschluss (21) M22 x 1.5 Gewinde Anschluss (22) M22 x 1.5 Gewinde Anschluss (23) M22 x 1.5 Gewinde Anschluss (24) M22 x 1.5 Gewinde Anschluss (4) M22 x 1.5Abmessungen (mm) 113 x 116 x 91Zuordnungen: Mercedes-Benz O 300-/O 400-Series / Setra S 200-/S 300-Series BM 356/397/613/618 Mercedes-Benz SK/MK/NG-Series BM 650/651/652/653, 654/655/656/657, 658/659Weitere Informationen siehe Anwendung für

220,00 €*

Vierkreis-Schutzventil passend für Iveco

Artikelnummer: 7161850
Gewicht: 1.101 kg

Vergleichsnummern: II37461N00, AE4608, 4253 6555Gewinde Anschluss (1) M16 x 1.5 Gewinde Anschluss (21) M16 x 1.5 Gewinde Anschluss (22) M16 x 1.5 Gewinde Anschluss (23) M16 x 1.5 Gewinde Anschluss (24) M16 x 1.5 Gewinde Anschluss (4) M16 x 1.5Zuordnungen:Iveco EuroCargo, Stralis, EuroTechWeitere Informationen siehe Anwendung für

159,00 €*

Mehrkreisschutzventil passend für Mercedes Benz Actros

Artikelnummer: 7612490
Gewicht: 1.755 kg

"Vierkreisschutzventil" passend für Wabco 934 705 005 0, 934 705 005 7, AE4510, II37680N50, II37680...Gewinde Anschluss (1) M22 x 1.5 Gewinde Anschluss (22) M22 x 1.5 Gewinde Anschluss (24) M22 x 1.5 Gewinde Anschluss (26) M22 x 1.5 max. Betriebsdruck 13.0 barElektrische Verbindung nach DIN 72585Abmessungen (mm) 217 x 136 x 104Vergleichsnummern Mercedes Benz: 0034315406, QWAB9347050050, A0034315706, A0034315406, 0034316106, 0034315706Mercedes-Benz Actros/Antos/Arocs/Axor Actros 1 950/952/953/954; Actros 2/3 930/932/933/934; Axor 374/375/940/944, 950/952/953/954Mercedes-Benz Atego/Econic Atego 1/2 375/950/952/953, 954/970/972/974, 975/976 Econic 1 957 Mercedes-Benz O 500-Series / Setra S 400-/S 500-Series BM 368/444/634Weitere Informationen siehe Anwendung für Es handelt sich nicht um ein Originalteil Wabco, Knorr oder Haldex Artikel, sondern um ein baugleiches Produkt

169,00 €*

Mehrkreisschutzventil passend für DAF 95XF/ XF105

Artikelnummer: 7612670
Gewicht: 1.871 kg

"Vierkreisschutzventil" passend für Knorr AE4528, II37464, II37464N50, 1607416, 1612054, 1696036...Anschluss 1 (Vorrat): M16x1,5 Anschluss 2 (Ausgang) 21,22,23,24,25,26: Voss NG12 M22x1,5Kreis 1: Mit Rückströmung mit Bypass Kreis 1 - Öffnung-/Schliessdruck 7,0-0,3 / >4,5Kreis 2: Mit Rückströmung mit BypassKreis 2 - Öffnung-/Schliessdruck 7,0-0,3 / >4,5Kreis 3 - Öffnung-/Schliessdruck 7,5-0,3 / >4,5Kreis 3 mit Druckbegrenzung [bar]: 8,5 +0,0/-0,4 Kreis 4: Mit Rückströmung mit Bypass Kreis 4 - Öffnung-/Schliessdruck 7,0-0,3 / >4,5Kreis 4 mit Druckbegrenzung [bar]: 8,5 +0,0/-0,4Lieferung komplett mit Dichtungen und MutternVergleichsnummern DAF: 1607416, 1612054, 1696036DAF 65/75/85 CF, CF 65, CF 75 /IV, CF 85 /IV, XF 95/105Weitere Informationen siehe Anwendung für Es handelt sich nicht um ein Originalteil Wabco, Knorr oder Haldex Artikel, sondern um ein baugleiches Produkt

139,00 €*

Vierkreis-Schutzventil passend für Volvo FH/FM/FMX/NH

Artikelnummer: 7613120
Gewicht: 0.707 kg

Vierkreis-Schutzventil passend für Wabco 934 714 145 0, 20382310, Volvo 20452152, Volvo 21811707... Gewinde Anschluss (1) M22 x 1.5Gewinde Anschluss (21) M16 x 1.5 Gewinde Anschluss (22) M16 x 1.5 Gewinde Anschluss (23) M16 x 1.5 Gewinde Anschluss (24) M16 x 1.5 Gewinde Anschluss (4) M16 x 1.5max. Betriebsdruck 13.0 bar Abmessungen (mm) 112 x 93 x 88Anwendung für folgende Fahrzeuge, mehr Info siehe Anwendung fürVolvo FH/FM/FMX/NH 9/10/11/12/13/16FH 12 2001-2005, FH 16 2003-2006FM 9 2001-2005, FM 12 2001-2005, FH/FM 2005-2012FMX, NH 12

48,00 €*

Mehrkreisschutzventil passend für Iveco EuroCargo

Artikelnummer: 7887347
Gewicht: 0.821 kg

"Vierkreisschutzventil" passend für Knorr AE4608, II37461N50, II37461, 42536555Anschluss 1 (Vorrat) FlanschAnschluss 2 (Ausgang) M22x1,5Anschluss 21,22,23 und 24 M16x1,5Anschluss (26) M22x1,5Vergleichsnummern Iveco: 4253 6555Iveco EuroCargo, Iveco Bus Proway, Proxys...Komplett Lufttrockner siehe 7160030 oder 04021601Weitere Informationen siehe Anwendung fürEs handelt sich nicht um ein Originalteil Wabco, Knorr oder Haldex Artikel, sondern um ein baugleiches Produkt

149,00 €*

Vierkreis-Schutzventil passend für Mercedes-Benz O 500/ Setra S 500

Artikelnummer: 8507111
Gewicht: 0.881 kg

Vierkreis-Schutzventil passend für Wabco 934 714 126 0, Knorr AE4615, II39140F, 000 420 57 71...Gewinde Anschluss (1) M22 x 1.5Gewinde Anschluss (21) M16 x 1.5 Gewinde Anschluss (22) M16 x 1.5 Gewinde Anschluss (23) M16 x 1.5 Gewinde Anschluss (24) M16 x 1.5 Gewinde Anschluss (4) M16 x 1.5max. Betriebsdruck 13.0 bar Abmessungen (mm) 92 x 108 x 88Anwendung für folgende Fahrzeuge, mehr Info siehe Anwendung fürMercedes-Benz O 500-Series / Setra S 400-/S 500-Series BM 633

229,00 €*
